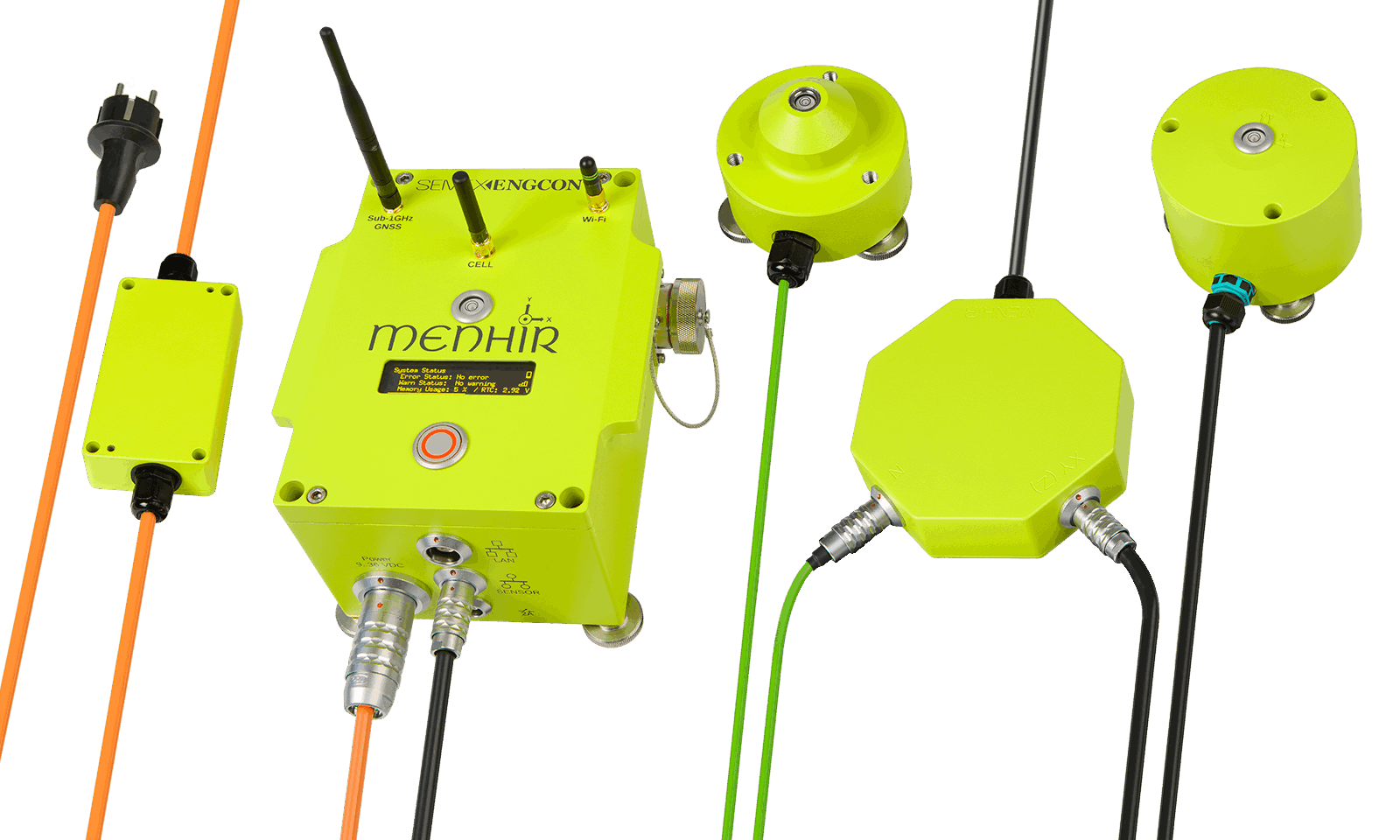

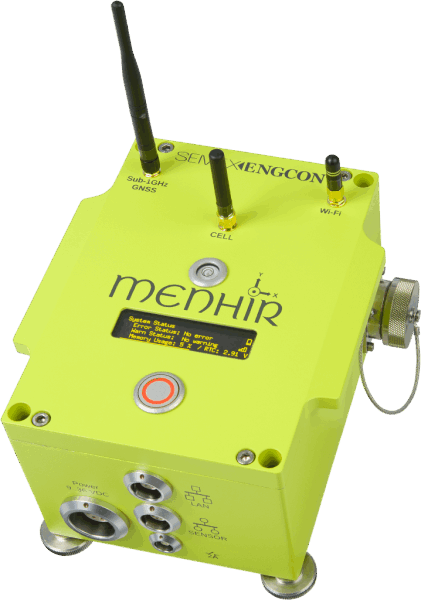

MENHIR (Modular ENHanced Intelligent Recorder) ist die zentrale Plattform für Anwendungen in der Erschütterungsmesstechnik, der Strukturdynamik und der seismischen Überwachung. Durch weiteres Zubehör kann MENHIR aufgabenspezifisch angepasst werden.
MENHIR ist eine hochintegrierte Kompaktlösung, die sowohl als einzelnes Messgerät, als auch in einem Netzwerkverbund betrieben werden kann.

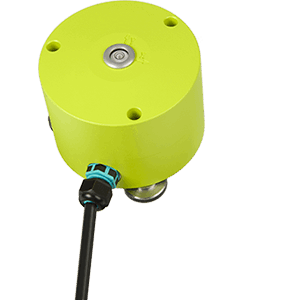

Externer tri-axialer oder bi-axialer (horizontal) Geschwindigkeitssensor (Geophone) gemäss DIN 45669
Aluminium IP65 (Durchmesser:100 mm, Höhe: 75 mm, Gewicht 1,8 kg)
Kabellänge: 3 m (Standard), weitere auf Anfrage
Ausgang: Analog, differenziell

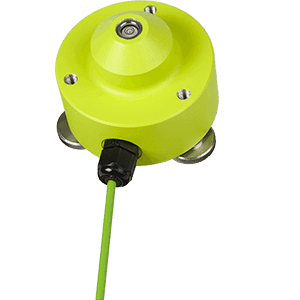

Externer uni-axialer (vertikal) Geschwindigkeitssensor (Geophone) gemäss DIN 45669
Aluminium IP65 (Durchmesser:89 mm, Höhe: 70 mm, Gewicht 1,0 kg)
Kabellänge: 5 m (Standard), weitere auf Anfrage
Ausgang: Analog, differenziell

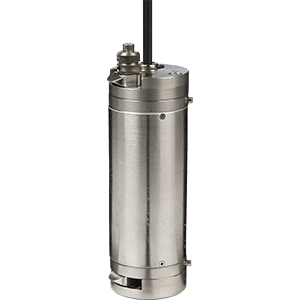

Borlochgeophon
Tri-axialer Geschwindigkeitssensor (Geophone) gemäss DIN 45669 für Bohrlochanwendungen.
Edelstahl IP68 (Durchmesser:70 mm, Höhe: 200 mm, Gewicht 3,5 kg)
Kabellänge auf Anfrage
Ausgang: Analog, differenziell

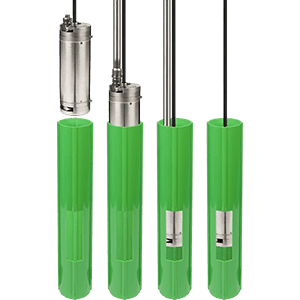

Klemmmechanismus Der Bohrloch-Sensor verfügt über einen Klemmmechanismus (Exzenter-Scheibe) zur Fixierung in einem Inklinometer-Rohr. Dadurch kann der Sensor in der gewünschten Tiefe fixiert und auch wieder geborgen werden.
Das Inklinometer-Rohr muss vorher ausgerichtet (z.B. Nut nach Norden) und im Boden befestigt (betoniert) werden.

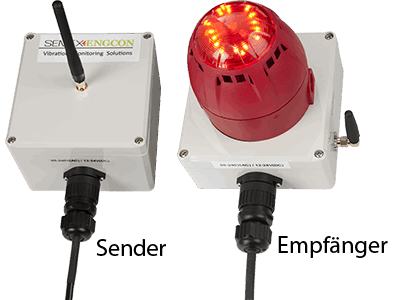

Funk-Alarmgeber Opto-akustischer, drahtloser Signalgeber (433 MHz). Der Sender wird an den Relais-Ausgang des MENHIRs angeschlossen. Der Empfänger benötigt eine externe Stromversorgung (12…24 VDC oder 85...260 VAC).
Bei Überschreitung eingestellter Alarmschwellen wird der Signalgeber über die eingestellte Dauer aktiviert. Die Signalisierung kann entweder rein optisch, oder rein akustisch oder auch opto-akustisch erfolgen.
Auch als kabelgebunde Variante lieferbar.

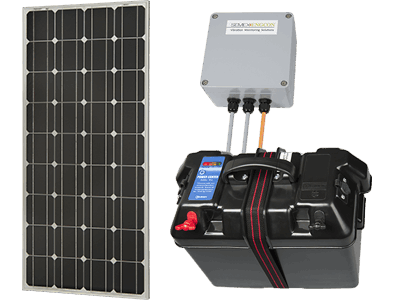

Solarpanel (100 Wpp) mit Laderegler und Batteriekasten (max. 88 Ah)

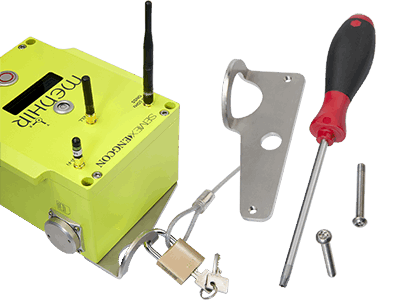

Anbauteil für MENHIR mit Schrauben und Spezialwerkzeug.
Schloss und Stahlseil nicht im Lieferumfang.
